一、概况

      深圳市久维智检科技有限公司油品颗粒计数器传感器JWJ4是一款能够检测油样中颗粒大小、数量分布及污染度等级的先进设备。该传感器具备高速检测、强抗干扰性、高精度和出色的重复性等优点，利用高精密传感技术确保了卓越的分辨率和准确性。

二、应用领域
      该传感器广泛应用于多种系统，包括液压系统、齿轮箱、柴油机组、透平机组和空压机系统等。
三、适用油品
      适用于各类油品，如液压油、润滑油、变压器油（绝缘油）、汽轮机油（透平油）、齿轮油、磷酸酯油、发动机油、航空煤油以及水基液压油等。
四、测量原理
      油品颗粒计数器传感器JWJ4采用ISO4402/ISO11171规定的遮光法（Light Extinction）进行油液污染度检测。该方法通过平行光束垂直穿过样品流通室，照射到光电接收器上。当油液流中没有颗粒时，电路输出电压为E；当颗粒通过流通室阻挡光束时，产生一个幅度为E。的负脉冲。通过这种原理，传感器能够精确测量颗粒的投影面积及其对应的脉冲电压幅值，从而准确评估油液的污染度。
五、技术参数
测量指标
      检测范围：1~100μm（4~70μm）
      测量通道：1μm、2μm、5μm、10μm、15μm、25μm、50μm、100μm（4μm、4.6μm、6μm、10μm、14μm、21μm、38μm、70μm）
      检测流速：10~300mL/min（推荐使用25mL/min）
      检测周期：5~60S（5S档）
      测量重复性：RSD<5%
      测量精度：颗粒数±20%（或±1个污染度等级）
      内置等级标准：NAS1638、ISO4406、GJB420A、GJB420B
电气参数
      数字信号输出：RS485 MODBUS RTU/ASCII码
      工作电压：DC24V±10%
      工作电流：<200mA
      光源类型：半导体激光器
温度参数
      工作温度：-20~60℃
      流体温度：-20~125℃
      存储温度：-40~85℃
结构参数
      进出油接口：G1/8-φ6，配外径6mm的低压卡套软管
      防护等级：IP65
      尺寸：100mm×148mm×71mm
其他参数
      允许油压：≤2MPa, 2~40MPa（配减压阀）
      传感器重量：165g
      通讯协议：RS485 MODBUS RTU/ASCII码
通讯接口

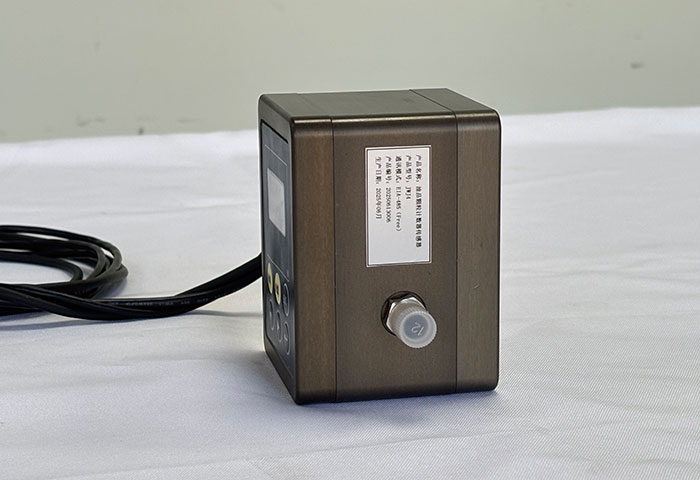

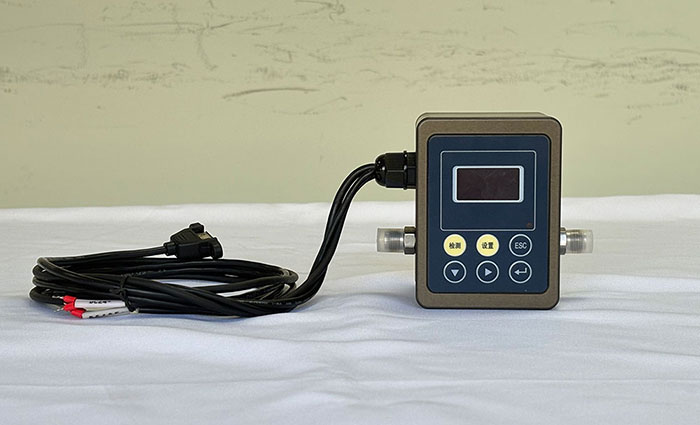

      油品颗粒计数器传感器JWJ4主要由传感器主体、进液接口、出液接口、线缆接口、显示屏和薄膜开关等组成。使用时，通过电源接口线连接外接电源，确保稳固连接。进液接口连接压力小于2Mpa的液压系统管路，出液接口则连接回收油箱或系统管路。
      深圳市久维智检科技有限公司的这款油品颗粒计数器传感器JWJ4，凭借其卓越的性能和广泛的应用领域，为油液污染度监测提供了高效、精准的解决方案。
