一、概况

    油液多功能传感器JW-V6M8PP集成了铁磁性与非铁磁性金属磨损颗粒、粘度、密度、温度、水活性、含水量等多个检测组件，可选配游离水及介电常数检测组件，从而完成对油液的磨损状态与油品特性一体化检测任务。该装置小巧、坚固，十分适用于齿轮箱及其他重型工业设备的油品状态监测，是预防性维修、先进智能制造的可信赖产品。
    油液多功能传感器JW-V6M8PP内置了业界领先的高精度与高稳定性金属磨损颗粒检测组件，该组件采用法拉第电磁感应原理，搭配高性能数据采样和处理单元，实现了对40um铁磁性金属颗粒和150um的非铁磁性金属颗粒的实时捕捉及累计统计输出功能。
    油液多功能传感器JW-V6M8PP还集成了内部温度测量和油液流速测量功能，实现了对传感器工作环境的自检和油路流动性的判断，始终保证传感器工作在良好检测状态以及检测油样的代表性。
    油液多功能传感器JW-V6M8PP实现了重型工业设备磨损情况实时监控，通过持续监测磨损碎片的产生和油品理化指标的检测，便于设备早期的故障发现时用来提醒用户。与传统的维护时间表相比，实现了更低成本的保养措施，且防止更大更严重的事故发生。
    应用领域：液压系统、齿轮箱、柴油机组、透平机组、空压机等。
    适用油品：液压油、齿轮油、变压器油、透平油、柴机油、航空燃油、煤油、汽油等。

二、测量原理
金属磨粒测量原理

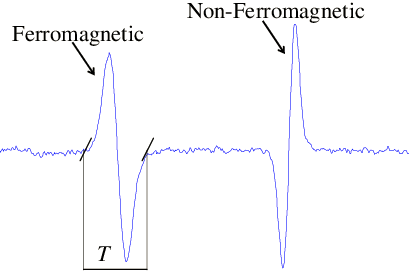

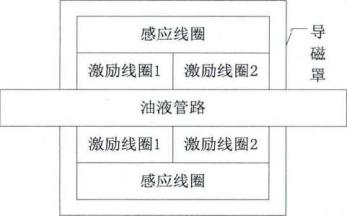

    多功能传感器JW-V6M8PP内置了多个处于谐振状态的高性能线圈组。当有金属磨粒通过管路时，线圈组磁场产生扰动信号，该信号经高灵敏度采样单元、带通滤波单元、相位及幅值比较单元、信号放大单元、低通滤波单元和信号提取单元等完成对金属磨粒信号的实时捕捉和统计上报工作。
    实现了对40um铁磁性磨粒（Fe）和150um非铁磁性金属磨粒（NFe）的检测能力。

粘度、密度测量原理

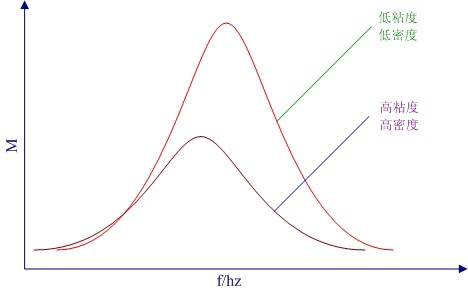

    油液多功能传感器JW-V6M8PP采用压电振动工作模式，通过补偿振子部件始终工作在谐振状态，获取相关参数。
    其振动周期T与液体密度相关：ρ= K0+K1*T+K2*T    （K0/K1/K2为仪器校准参数）
    其振动品质因数Q与粘度相关：η= C0+C1*Q+C2*Q2  （C0/C1/C2为仪器校准参数）

粘度与密度检测性能在实验室采用NIST授权认可标准液完成校准标定工作。

微量水分、水活性、温度测量原理
    采用高分子聚酰亚胺薄膜电容测量油中水活性，搭配PT100A级铂电阻，实现了油中溶解水分活度的实时检测，依托多组油品溶解系数，完成了对微量水分ppm级的实时检测，始终确保在用油品的水分处于饱和点以下，为重型设备提供良好诊断、检测依据。
介电常数、含水率测量原理
    采用叉指金电极，搭载24bit高分辨率电容采样芯片完成对油品细微电学性能变化的实时诊断，完成对油品品质、介电常数及含水率的实时检测。

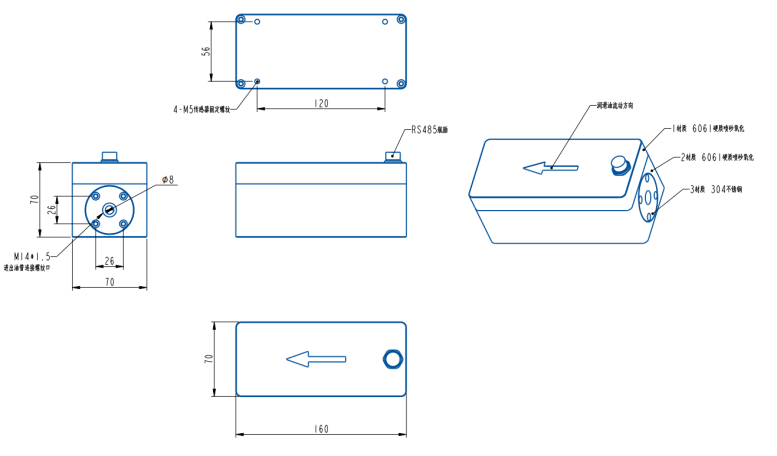

产品结构图：

结构尺寸：（单位毫米）

注意事项
    为减少油路中气泡对传感器的干扰，建议将传感器按照垂直方式安装，即进油口朝下、出油口朝上；如条件限制需要水平安装时建议将传感器航插座朝下进行安装。

通讯接口

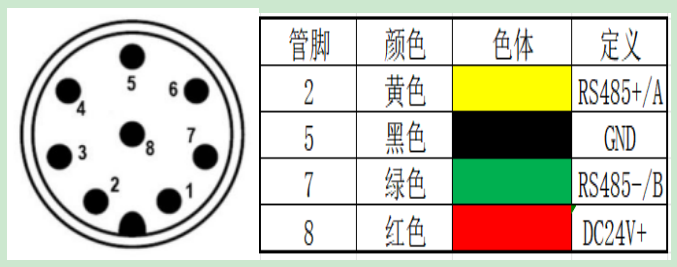

    油液多功能传感器JW-V6M8PP配置为串行通信接口，其通信电缆电气连接如下图。
