一、概况

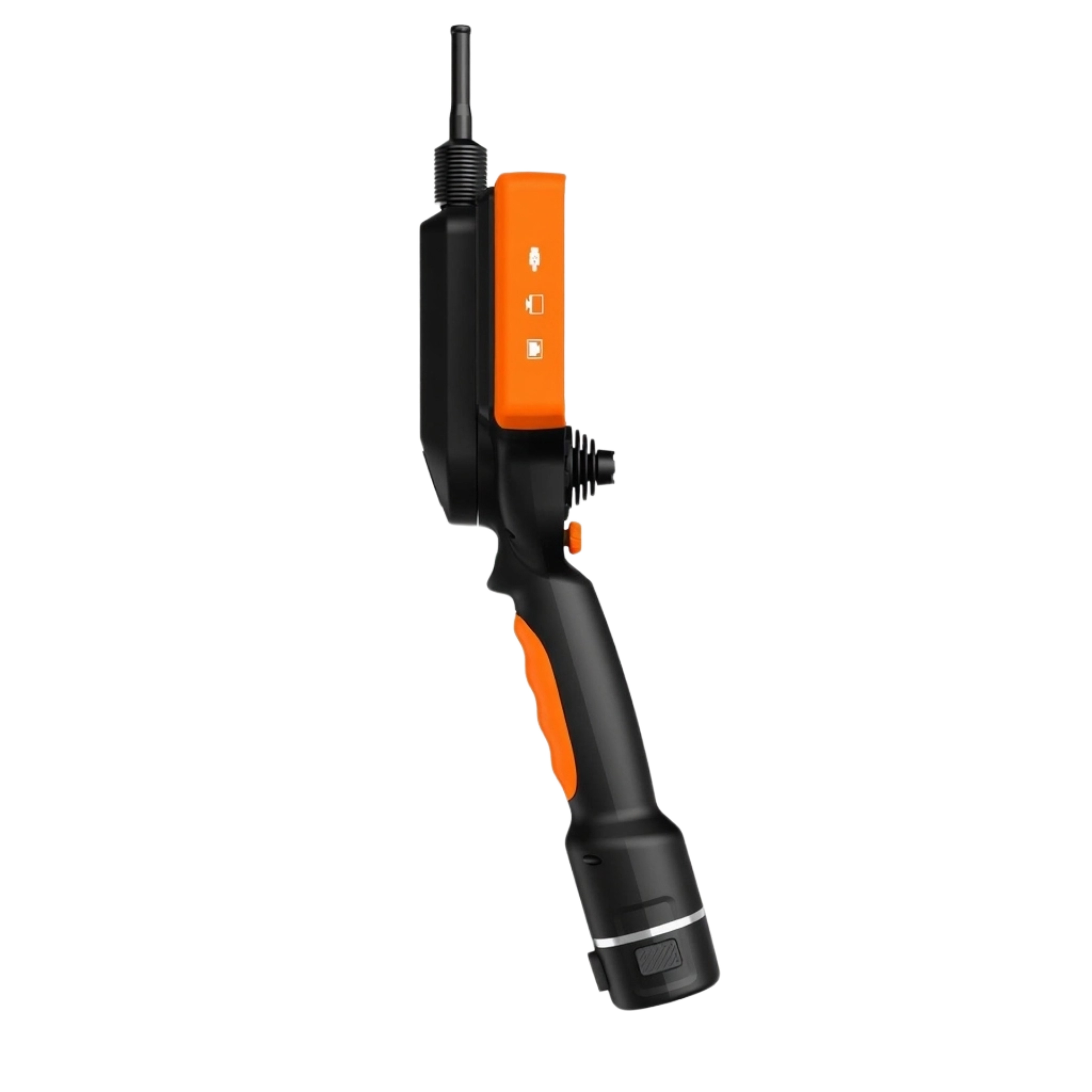

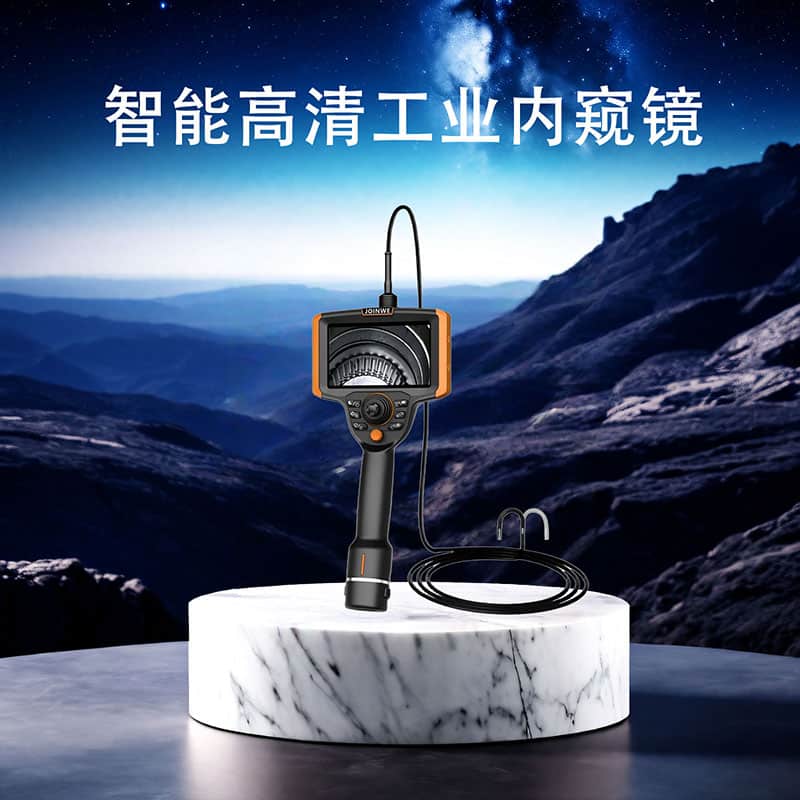

久维智检科技JW-Q系列智能高清工业内窥镜，5.5英寸高亮OLED工业触摸屏，搭载RK3568高性能处理器的智能平台，JW-Q系列便携式内窥镜设备系统内置多种自定义色彩模式，双摇杆设计，旨在提供高质量的检测图像和便捷的操作体验。

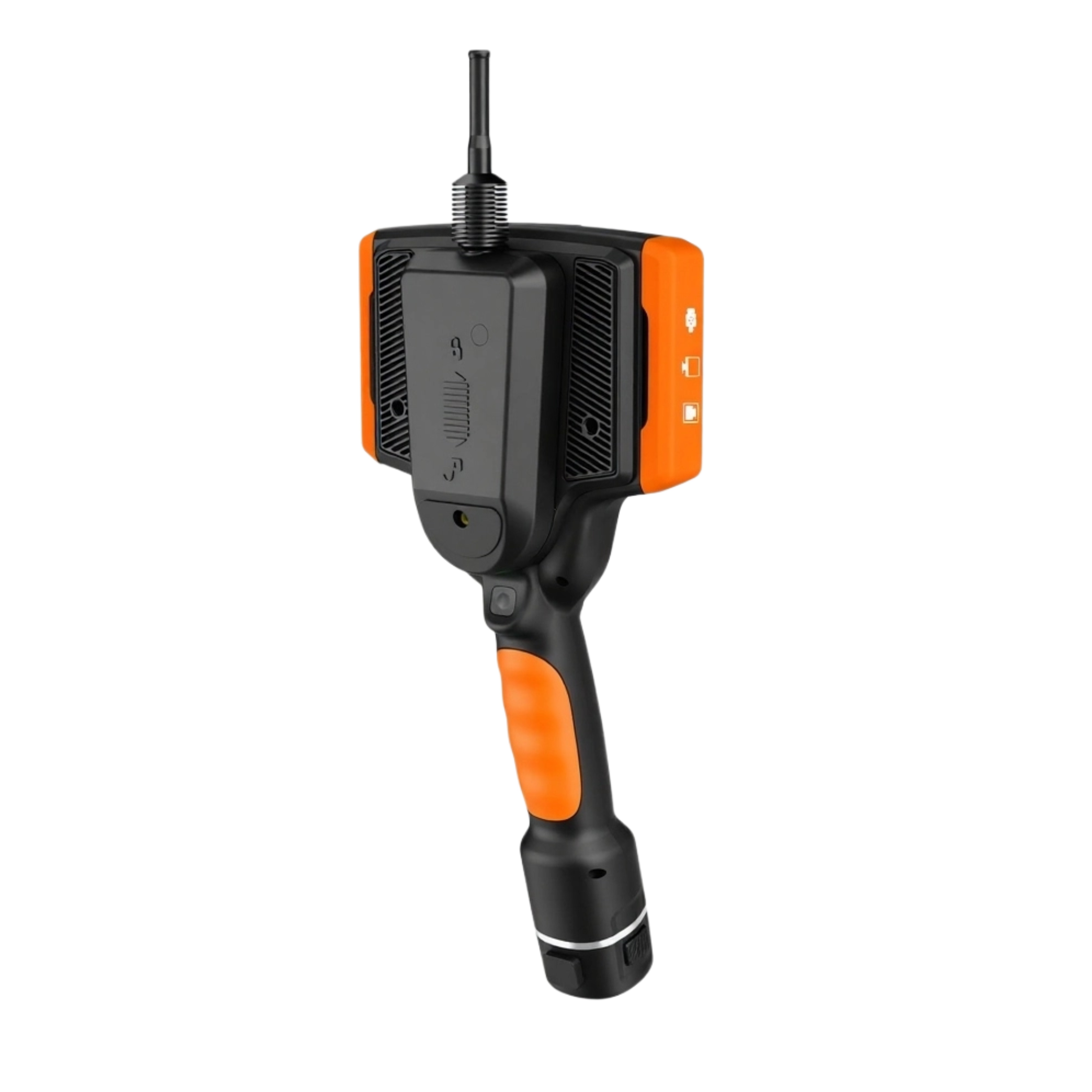

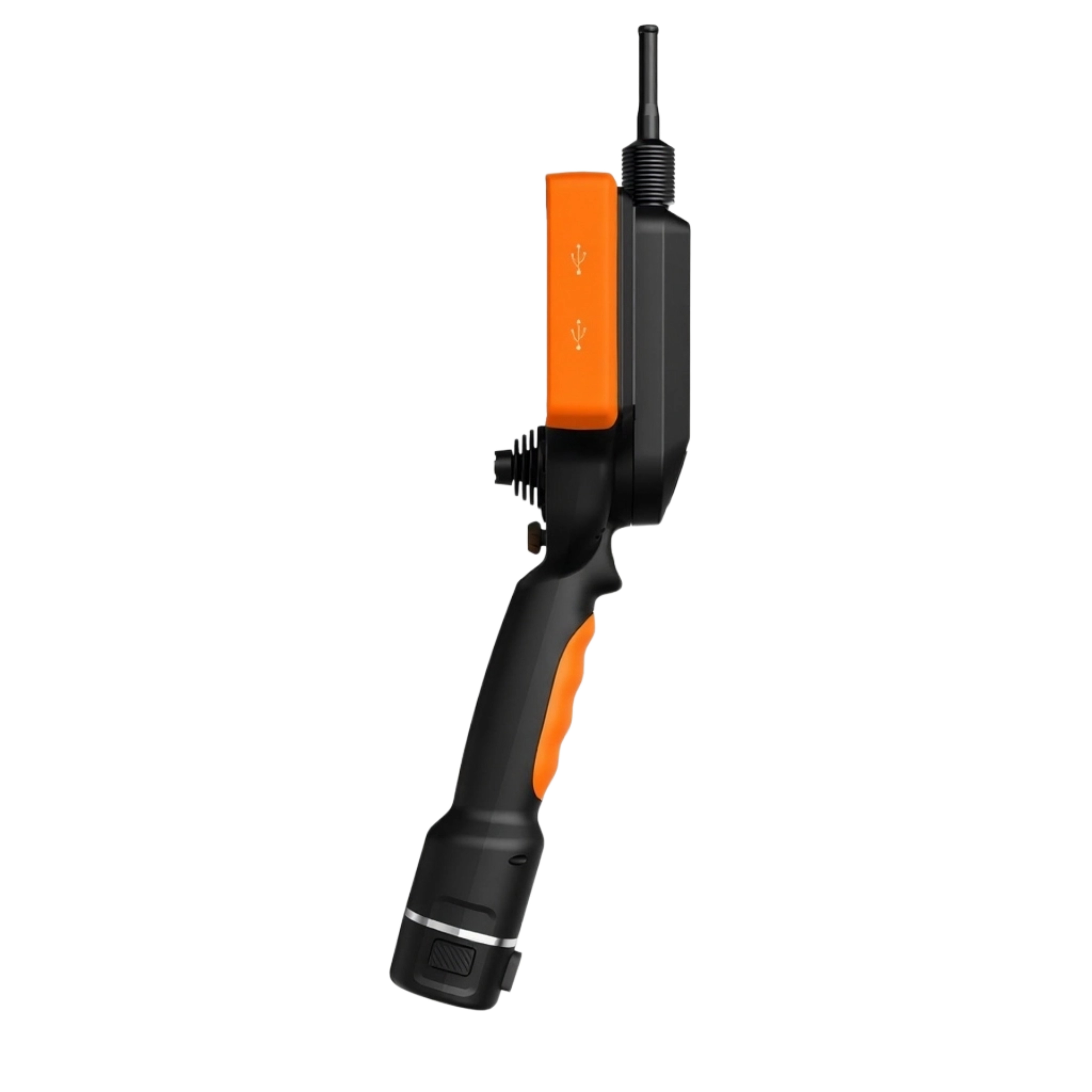

JW-Q系列内窥镜摄像头采用机械摇杆360°导向。智能平台拥有友好、直观的操作界面，视频和图片的注释、标记等功能、Q系列工业内窥镜配备内置的文档管理软件和用户手册。
外设采用人性化设计，方便单手操作，插管式键锁拆卸，可轻松快速更换1.0-6mm等不同直径/长度/景深/视场角/光源/的镜头插入管，降低使用成本。
二、JW-Q系列高清工业内窥镜技术优势
使用进口蓝宝石玻璃封装镜头和高亮进口石英光纤导光的探头（照度达150000lux）, 确保更好的图像效果
5.5英寸工业触摸屏，RK3568采用了先进的三级超标量处理架构，搭配高性能的ARM Cortex-A76和 Cortex-A55核心，能够提供卓越的计算和图形处理能力，缺陷部分图像亮度得到增强， 再细小的缺陷也在日光下清晰可辨
人性化蝴蝶式排布，单手控制可达最大限度，双摇杆设计，常见功能可以一键直达

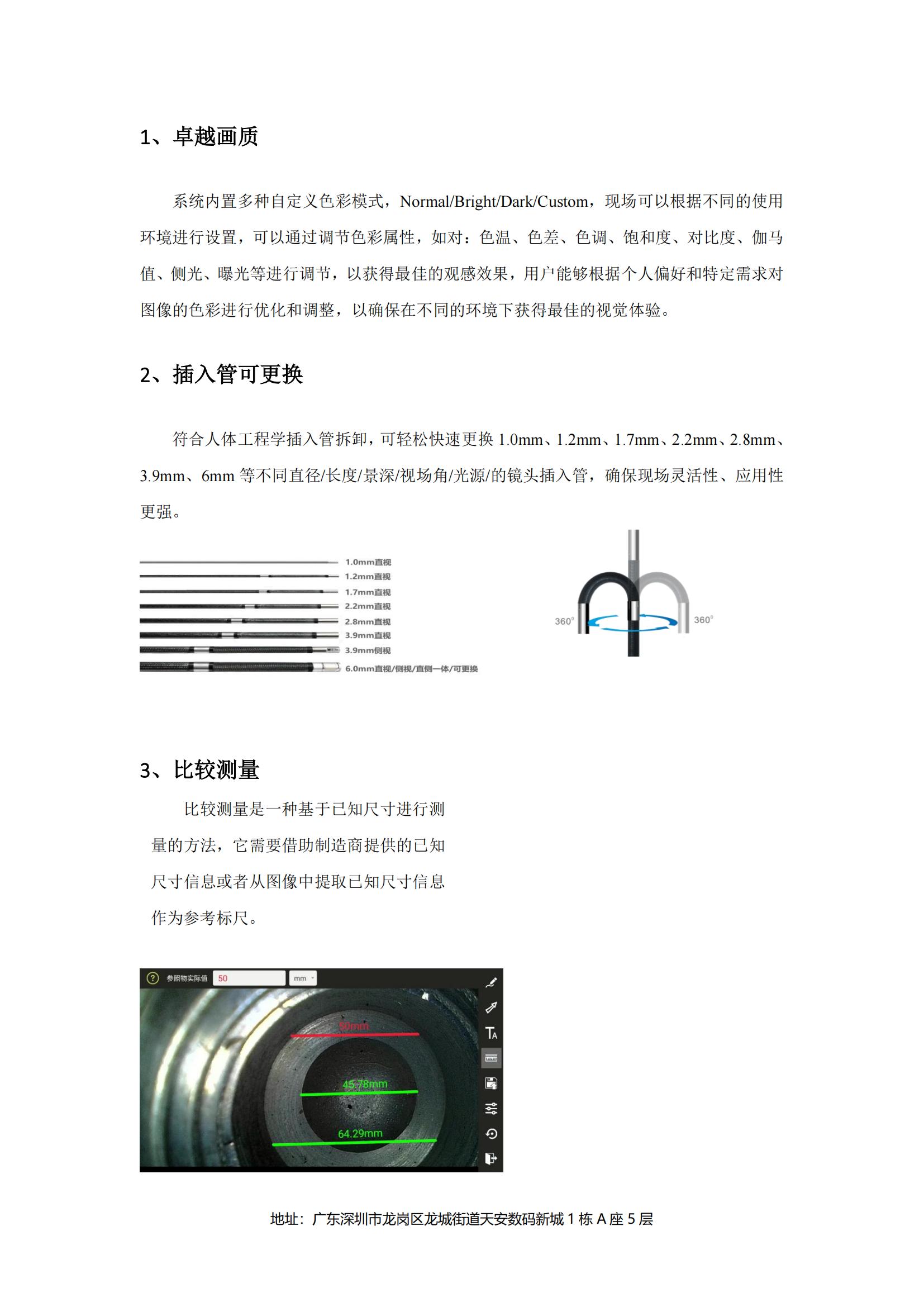

1、卓越画质
系统内置多种自定义色彩模式，Normal/Bright/Dark/Custom，现场可以根据不同的使用环境进行设置，可以通过调节色彩属性，如对：色温、色差、色调、饱和度、对比度、伽马值、侧光、曝光等进行调节，以获得最佳的观感效果，用户能够根据个人偏好和特定需求对图像的色彩进行优化和调整，以确保在不同的环境下获得最佳的视觉体验。
2、插入管可更换

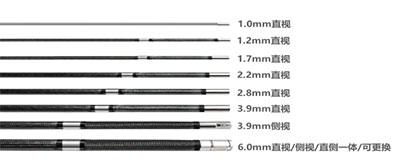

符合人体工程学插入管拆卸，可轻松快速更换1.0mm、1.2mm、1.7mm、2.2mm、2.8mm、3.9mm、6mm等不同直径/长度/景深/视场角/光源/的镜头插入管，确保现场灵活性、应用性更强。
3、比较测量

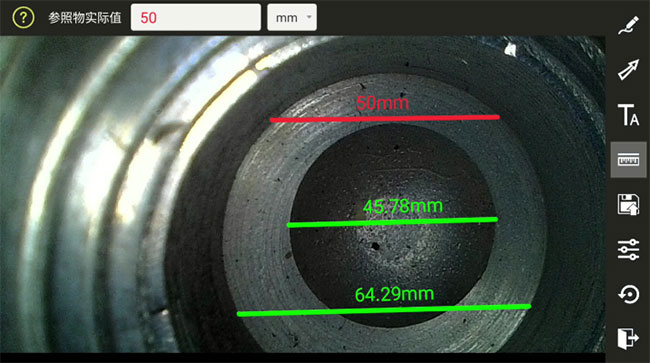

比较测量是一种基于已知尺寸进行测量的方法，它需要借助制造商提供的已知尺寸信息或者从图像中提取已知尺寸信息作为参考标尺。

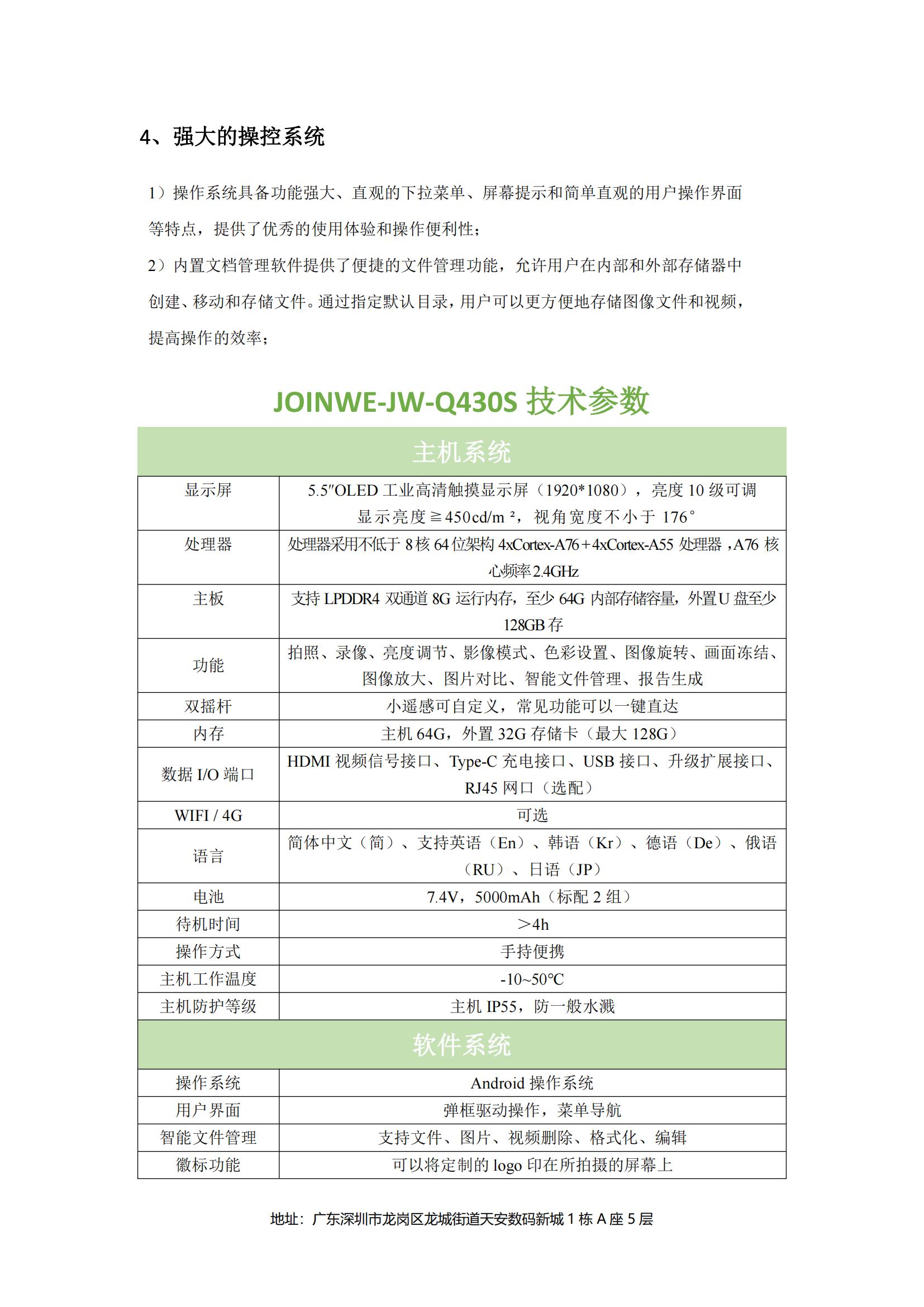

4、强大的操控系统
1）JW-Q系列工业便携式内窥镜操作系统具备功能强大、直观的下拉菜单、屏幕提示和简单直观的用户操作界面等特点，提供了优秀的使用体验和操作便利性；
2）内置文档管理软件提供了便捷的文件管理功能，允许用户在内部和外部存储器中创建、移动和存储文件。通过指定默认目录，用户可以更方便地存储图像文件和视频，提高操作的效率；
三、技术参数
JW-Q系列便携式内窥镜主机系统 | |
显示屏 | 5.5″OLED工业高清触摸显示屏（1920*1080），亮度10级可调 显示亮度≧450cd/m ² ，视角宽度不小于 176° |
处理器 | 处理器采用不低于 8核 64位架构 4xCortex-A76 + 4xCortex-A55 处理器 ，A76 核心频率2.4GHz |
主板 | 支持 LPDDR4 双通道 8G 运行内存，至少 64G 内部存储容量，外置U盘至少128GB存 |
功能 | 拍照、录像、亮度调节、影像模式、色彩设置、图像旋转、画面冻结、图像放大、图片对比、智能文件管理、报告生成 |
双摇杆 | 小遥感可自定义，常见功能可以一键直达 |
内存 | 主机64G，外置32G存储卡（最大128G） |
数据I/O端口 | HDMI视频信号接口、Type-C充电接口、USB接口、升级扩展接口、RJ45网口（选配） |
WIFI / 4G | 可选 |
语言 | 简体中文（简）、支持英语（En）、韩语（Kr）、德语（De）、俄语（RU）、日语（JP） |
电池 | 7.4V，5000mAh（标配2组） |
待机时间 | ＞4h |
操作方式 | 手持便携 |
主机工作温度 | -10~50℃ |
主机防护等级 | 主机IP55，防一般水溅 |

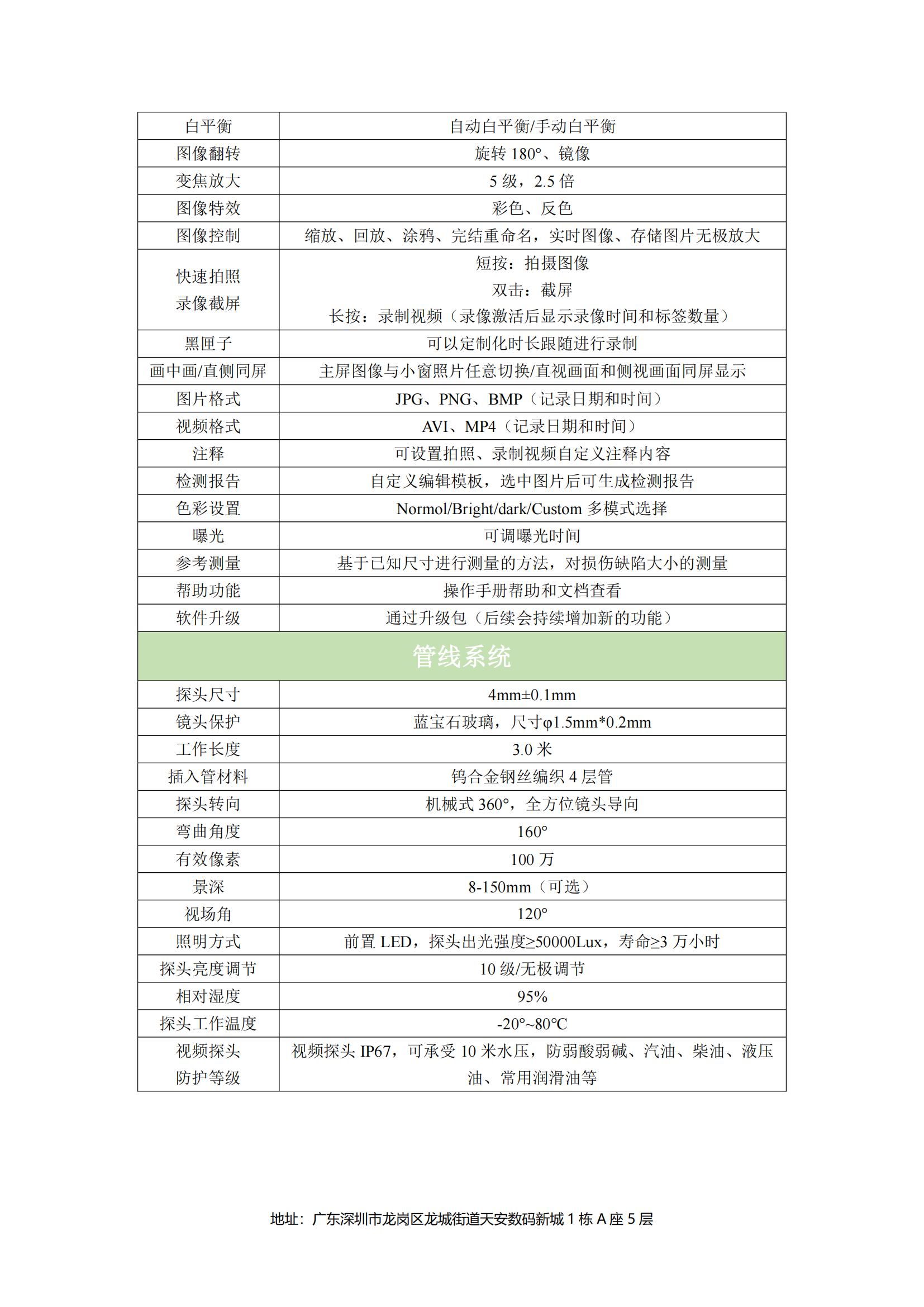

软件系统 | |
操作系统 | Android操作系统 |
用户界面 | 弹框驱动操作，菜单导航 |
智能文件管理 | 支持文件、图片、视频删除、格式化、编辑 |
徽标功能 | 可以将定制的logo印在所拍摄的屏幕上 |
白平衡 | 自动白平衡/手动白平衡 |
图像翻转 | 旋转180°、镜像 |
变焦放大 | 5级，2.5倍 |
图像特效 | 彩色、反色 |
图像控制 | 缩放、回放、涂鸦、完结重命名，实时图像、存储图片无极放大 |
快速拍照 录像截屏 | 短按：拍摄图像 双击：截屏 长按：录制视频（录像激活后显示录像时间和标签数量） |
黑匣子 | 可以定制化时长跟随进行录制 |
画中画/直侧同屏 | 主屏图像与小窗照片任意切换/直视画面和侧视画面同屏显示 |
图片格式 | JPG、PNG、BMP（记录日期和时间） |
视频格式 | AVI、MP4（记录日期和时间） |
注释 | 可设置拍照、录制视频自定义注释内容 |
检测报告 | 自定义编辑模板，选中图片后可生成检测报告 |
色彩设置 | Normol/Bright/dark/Custom多模式选择 |
曝光 | 可调曝光时间 |
参考测量 | 基于已知尺寸进行测量的方法，对损伤缺陷大小的测量 |
帮助功能 | 操作手册帮助和文档查看 |
软件升级 | 通过升级包（后续会持续增加新的功能） |

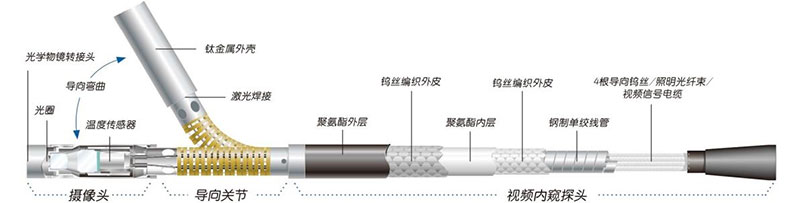

JW-Q系列高清内窥镜设备管线系统 | |
探头尺寸 | 6mm±0.1mm |
镜头保护 | 蓝宝石玻璃，尺寸φ2.8mm*0.2mm |
工作长度 | 2.0米 |
插入管材料 | 钨合金钢丝编织4层管 |
探头转向 | 机械式360°，全方位镜头导向 |
弯曲角度 | 170° |
有效像素 | 100万 |
景深 | 8-150mm（可选） |
视场角 | 120° |
照明方式 | 前置LED，探头出光强度≥50000Lux，寿命≥3万小时 |
探头亮度调节 | 10级/无极调节 |
相对湿度 | 95% |
探头工作温度 | -20°~80℃ |
视频探头 防护等级 | 视频探头IP67，可承受10米水压，防弱酸弱碱、汽油、柴油、液压油、常用润滑油等 |
